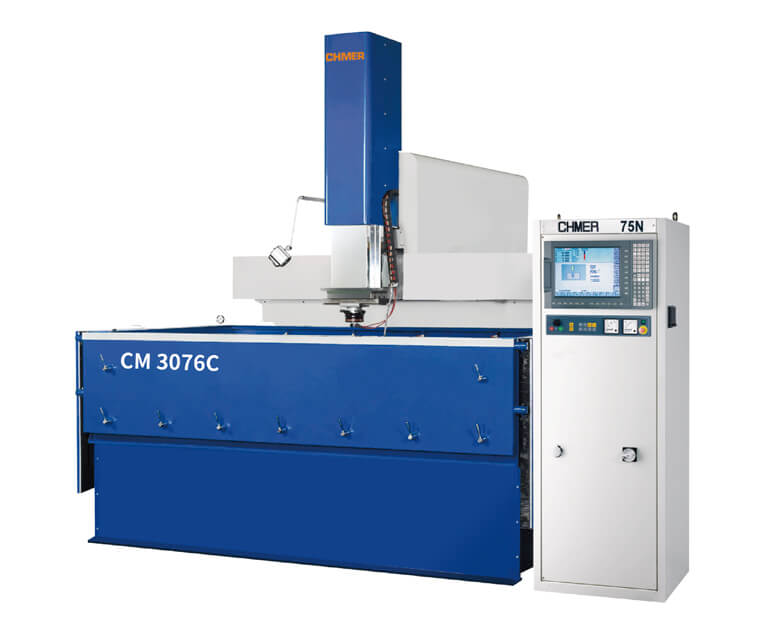

CM3076C
放电加工机
1.独家突破性设计,采用CNC放电加工机专用码,故即使是从未使用过NC机具之人员也能轻松操作。
2.机台X、Y、Z三轴采用C5级Ball-Screw。
3.机台X、Y轴轨道,采用线性Ball Way滑轨。
4.人机接口,操作简易,亲和性高。
5.配备与欧洲各厂,技术同之"自动防积碳保护电路"。
技术数据
规格表
机型 | 单位 | CM3076C |
---|---|---|
工作台尺寸(宽x深) | mm | 3100x1100 |
工作台行程(X, Y) | mm | 3000x750 |
主轴伺服行程(Z1) | mm | 600 |
电极头至工作台面 | mm | 800-1400 |
最大电极重量 | kg | 500 |
最大工件物 | mm | 3300x1500x640 |
最大工作物重量 | kg | 16000 |
机械尺寸(宽x深x高) | mm | 4520x4150x3830 |
机械净重 | kg | 20000 |
电源箱
机型 | 单位 | 50N | 75N | 125N | 150N |
---|---|---|---|---|---|
最大加工电流 | A | 50 | 75 | 125 | 150 |
最大电源入力 | KVA | 4 | 5 | 9 | 10 |
电极消耗比 | % | 0.2 | 0.2 | 0.2 | 0.2 |
电源箱尺寸 (宽x深x高) |
mm | 620x850x1860 | 620x850x1860 | 620x850x1860+450x470x1650 | 620x850x1860+450x470x1650 |
电源箱净重 | kg | 180 | 220 | 400 | 440 |
过滤箱
机型 | 单位 | D3076 |
---|---|---|
加工液容量 | L | 5950 |
净重 | kgs | 950 |
机械特点
•机械结构采用先进计算机(CAD)辅助设计,拥有较宽的底座,中座和船型座,即使在重负荷之下机体结构不易变形,确保机台加工精度
• 工作台面经高周波热处理、硬度高、表面不易磨损
• X、Y、Z轴均采用精密级滚珠螺杆、传动轻巧,精密度高
• 机体采用高级强韧铸铁FC30经自然风化并调质应力消除…等处理,钢性强、不变形,确保加工精度
• 主轴设计采用线性滑轨,永保精密度及耐用性
• 机械构均经计算机抗拉、抗压、反应力等分析设计,永保机械精密度
功能齐全
• 可加装ATC自动换刀及加装C轴360度分度,可自动修饰从粗加工至超细加工一次完
• 成可加装ATC自动换刀及加装C轴360度分度,可自动修饰从粗加工至超细加工一次完成
• 对话式程序,提供各种扩孔模式。(各种快速寻边,寻中心,寻基准点功能。)
• 可作自动多段加工,(粗-中粗-中细-细-极细),最多可达999段
• 加工条件采用数据库方式储存,具有99组加工条件,每组加工条件可直接编辑修改或储存,编辑简易查询方便。
• 自动寻原点功能及多点坐标记忆功能
• 1/2设计功能及ARC自动退段功能
• 加工条件表(S CODE) 999组,100-999组为内设值,0-99可设定
• 中/英文版及公/英制切换和Z轴快上,快下功能
• 自动中心测位自动补偿,可寻孔中心寻孔最深点
• 定孔加工(循环式、独立式),适合不同加工情况
• 放射状、圆形、方形、直线(向量式)、锥度、45度扩孔加工
• 内外圆球型加工
• 单向侧放,三轴,六种方向(平面旋转)
• 有子程序呼叫功能
• CNC机型,同样具有传统式等能量释放功能,加工稳定快速
• 电极消耗小,表面精度均匀
• 三轴直线,二轴圆弧、三轴螺旋、补间运动
• 可作图形加工
• 四轴直线+圆弧、3D旋转、底面倾斜、上下侧修
• 加工路径显示
• 可自动排孔、简式程序撰写
操作接口
• 简单的操作接口,可使操作者在短时间内发挥出本机台80%的效能
• 亲和性高的操作方法,搭配简易操作说明书可缩短培训人才的时间进而增加工作效率
特点
•独家突破性设计,采用CNC放电加工机专用码,故即使是从未使用过NC机具之人员也能轻松操作
• 机台XYZ三轴采用C5级BALL-SCREW
• 机台XY轴轨道采用线性BALLWAY滑轨
• 人机接口,操作简易,亲和性高
• 配备与欧洲名厂,技术同之,"自动防积碳保护电路"
线控盒功能
- 操作简单,可经由线控盒控制XYZ轴及C轴(选用配备),移动方向及速度
- 可控制加工暂停,继续执行。
- ON/OFF帮浦
- XY轴手摇轮线控盒(选用配备)
S码功能
- 多组加工条件,简单又有逻辑的组合方便管理及使用
- 内建加工数据可依据加工物与电极的搭配来选择不同的加工条件,以达成有效加工。100组空白加工条件可自行编辑并存取,方便加工时呼叫
- 可于加工执行中同时更改加工条件并储存于控制器内
自动编辑功能
- 采用简单懂的对话式窗口,只需输入电极材质、工件材质、放电电流、表面粗细度,即可快速搭配出不同的加工条件组合
- 更改放电深度后,控制器自动调整每一段加工深度,以便组合出最理想的加工方式
E码功能
- 庆鸿独特的E码功能,不须繁复的G、M码,也能达到三轴同动放电协调加工
- 依照不同加工轨迹,可搭配不同的E码来满足各式各样的加工形式
- 简易E码加工图示,(请见E码功能说明)可清楚明了各E码的加工型式,达成轻松上手的可能
CM3076C
标准配件
- 滤油网 x1
- 固定夹具 x1
- 工具箱 x1
- 喷油磁性座 x1
- 水平脚垫 x1
- 电钻夹头 x1
- 石英工作灯 x1
选择配件
- 灭火器
- 瑞典3R配件
- 瑞士EROWA配件
- 永久磁座
- 油冷却器
- XY轴手摇轮
