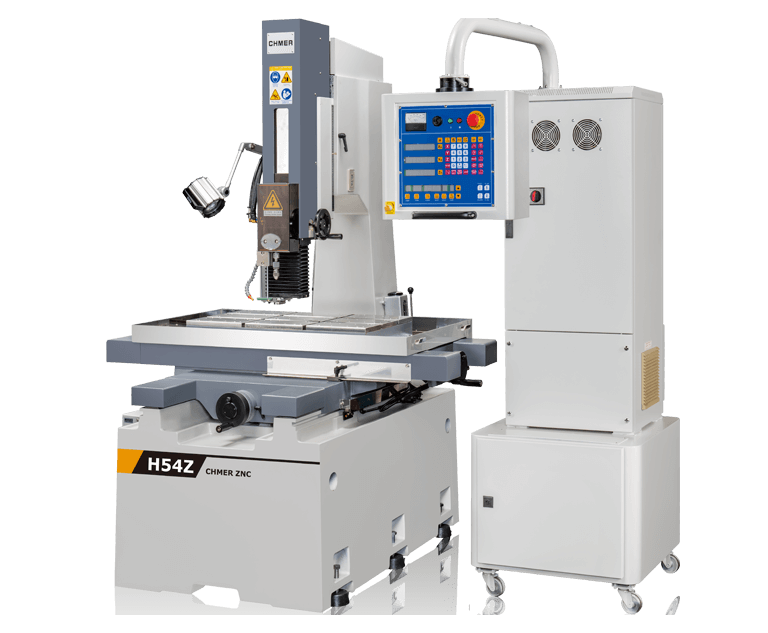

H54Z

深孔机

球面,曲面,不规则之平面均能采用细孔深穴加工。

技术资料

X, Y 行程
最大工作物
最大工件重量
外观配置图 (WxDxH)
净重
550x400mm
1075x540x415mm
1000kg
3661x1531x2369mm
2200kg

规格表

机型 单位 H54Z
最大工作物尺寸(宽x深x高) mm 1075x540x415
最大工件重量 kg 1000
XY行程 mm 550x400
电极上下移动距离Z轴 mm 345
眼膜上下移动距离W轴 mm 250
导引轴行程 mm/inch 150 / 5.9
电极最大长度 mm/inch 400 / 15.7
工作台至眼膜座距离 mm 40-440
本体外观尺寸(宽x深x高) mm 3661x1531x2369
机械净重 kg 2200
• 深度到达停止装置
• 英制/公制切换功能
• 内建 99 组加工电源设定,可自定义 S-code 加工参数设定

标准配件

  • 濾心 - 2
  • 不鏽鋼水箱-60L+PUMP - 1
  • 工具箱 - 1
  • X、Y軸光學尺-5μm - 1
  • 電極眼模-ø1.0mm - 1
  • 精密型電極旋轉主軸 - 1
  • 精密三爪夾頭-ø0.1~3mm - 1
  • 電極銅管-ø1.0mm - 10
  • 眼模校正棒-ø6mm + ø3mm - 1
  • 石英燈 - 1
  • 平行墊塊 - 1
  • W軸編碼器 - 1
  • X、Y、W軸精密級滾珠螺桿 - 1
  • 深度到達停止裝置 - 1

选择配件

  • LED工作燈 - 1
  • ER型精密筒夾-ø0.3~6.35mm - 1
  • ER轉精密型夾頭-ø0.1~3mm - 1
  • 單軸旋轉工作台(B軸) - 1
