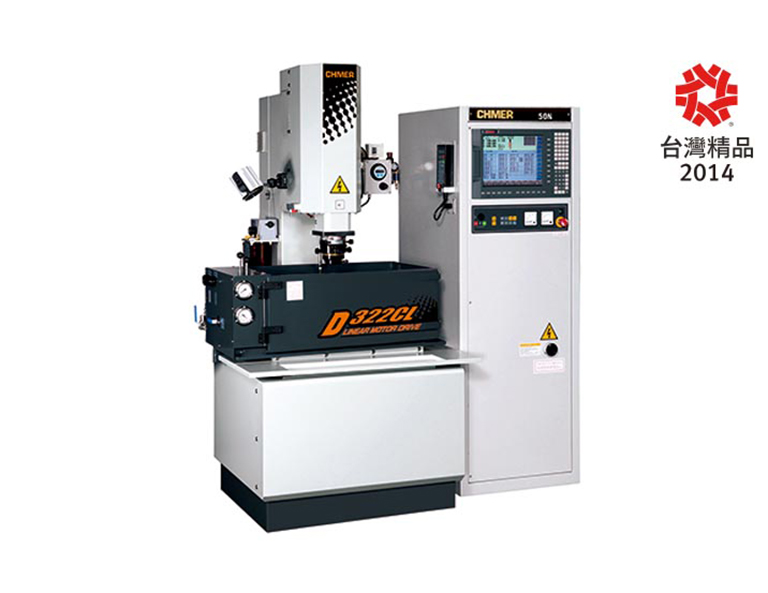

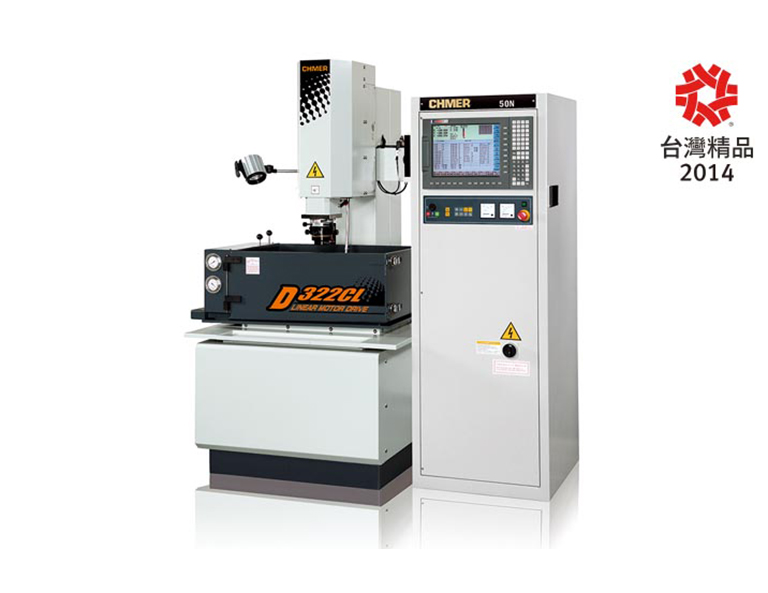

D322CL
放电加工机
1.Z轴搭载全新高速自行研发线性马达,跳跃速度可达18m/min
2.Z轴轻量化及配重设计,达成稳定高速加工境界
3.XY 轴搭载高精度AC伺服驱动系统
4.全新2代低消耗回路,提供ARC OFF功能防止积碳,提高加工速度
5.人性化操作接口简化操作程序
技术资料
X, Y, Z 行程
最大工作物
最大工件重量
外观配置图 (WxDxH)
净重
300x200x250mm
720x450x190mm
300kg
1040X1470X200mm
1400kg
规格表
| 机型 |
单位 |
D322CL |
| 工作台规格 (WxD) |
mm |
500X300 |
| 工作槽容积尺寸 (WxDxH) |
mm |
770x500x300 |
| 工作槽最大工件物尺寸 (WxDxH) |
mm |
720x450x190 |
| X,Y行程 |
mm |
300x200 |
| Z轴行程 |
mm |
250 |
| 三轴驱动模式 |
mm |
X,Y轴AC伺服马达,Z轴线性马达 |
| 电极板至工作台面距离 |
mm |
250-500 |
| 最大电极重量 |
kg |
20 |
| 最大工作物重量 |
kg |
300 |
| 机械本体外观尺寸 (WxDxH) |
mm |
1040X1470X2000 |
| 净重 |
kg |
1400 |
| 使用气压 |
kgf/cm2 |
6 |
| 配合油箱 |
- |
D434 |
电源箱
| 机型 |
单位 |
50N |
75N |
| 最大加工电流 |
A |
50 |
75 |
| 最大输出电力使用 |
KVA |
4 |
5 |
| 电极消耗比 |
% |
0.2 |
0.2 |
| 最佳表面精度 |
μm/Ra |
0.25 |
0.25 |
| 电源箱尺寸 (WxDxH) |
mm |
620x850x1860 |
620x850x1860 |
| 电源箱净重 |
kg |
180 |
220 |
过滤箱
| 机型 |
单位 |
D322L |
| 加工液容量 |
L |
280 |
| 过滤系统 |
method |
纸网 |
| 油泵马力 |
HP |
0.5 |
| 净重 |
kgs |
内建式 |
| 过滤箱尺寸 (WxDxH) |
mm |
内建式 |
