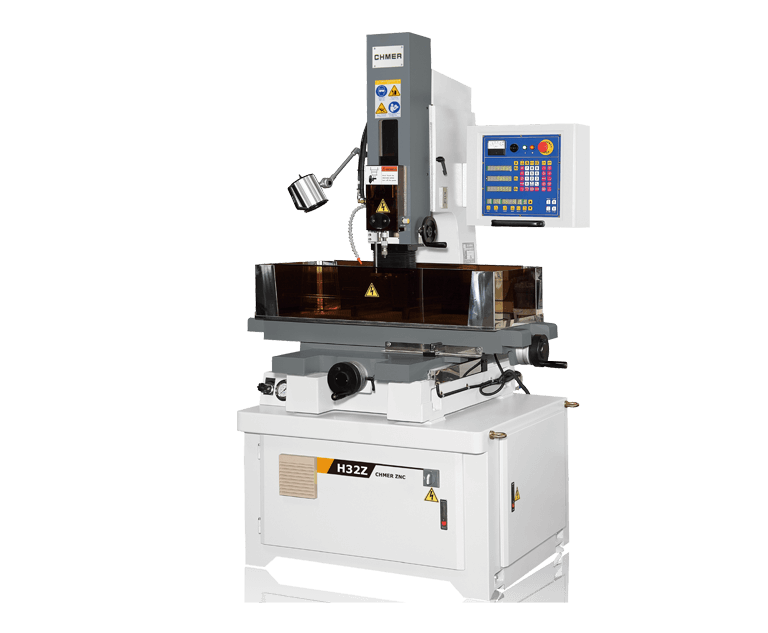

H32Z
深孔机
球面,曲面,不规则之平面均能采用细孔深穴加工.
技术数据
X, Y 行程
最大工作物
最大工件重量
外观配置图 (WxDxH)
净重
300x250mm
610x420x250mm
120kg
1523x1183x2158mm
830kg
规格表
机型 | 单位 | H32Z |
---|---|---|
最大工作物尺寸(宽x深x高) | mm | 610x420x250 |
最大工件重量 | kg/lb | 3180 / 396 |
XY行程 | mm | 300x250 |
Z1伺服轴行程 | mm/inch | 340 / 13.3 |
Z2轴行程 | mm/inch | 200 / 7.8 |
导引轴行程 | mm/inch | 150 / 5.9 |
电极最大长度 | mm/inch | 400 / 15.7 |
工作台至眼膜座距离 | mm | 100-250 |
本体外观尺寸(宽x深x高) | mm | 1523x1183x2158 |
机械净重 | kg | 830 |
• Drill small diameter holes through hardened tool steel and carbide.
• Depth to diameter ratios>100(i.e.,.020 dia.>2" deep.)
• Enter on curved or angled surfaces.
• Dielectric is distilled water.
• 3-axis DROs.
• Edge finding and hole center finding.
• Inch/ metric switchable. • Z depth programmable.
• 99 built-in power settings plus operator programmed power settings (s-codes).
Z depth programmable
- 99 built-in power settings plus operator programmed power settings (S-codes)
H32Z
标准配件
- 导引头 1.0mm - 1
- 铜管 1.0×400mm - 10
- 止水胶块 1.0mm - 3
- 导引头 0.5mm - 1
- 止水胶块 0.5mm - 3
- 铜管 0.5×400mm - 10
- 工具箱 - 1
- 喷油组 - 1
- 过滤网(水)
选择配件
- ER夹头
- CE规格
