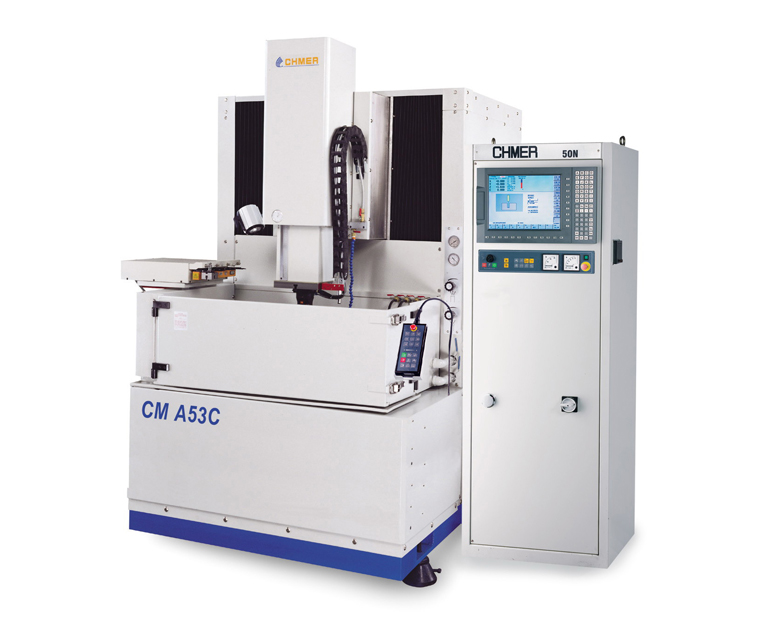

CM A53C

放電加工機

1.縮小佔地空間,採動柱式設計,承載工件重量大。

2.親和性對話式引導說明視窗功能,操作簡單。

3.升降式油槽門結構(手動式)提昇使用空間便利性。

技術資料

X, Y 行程

最大工作物

最大工件重量

外觀配置圖 (WxDxH)

淨重

500x350mm

1100x640x400mm

1000kg

1910x1800x2280mm

2230kg

型錄下載洽詢慶鴻

機械規格

機械規格產品特色附件配備

規格表

機型	單位	CM A53C
工作台尺寸 (WxD)	mm/inch	650x400/25.6x15.7
工作槽尺寸 (WxDxH)	mm/inch	1100x640x400/43.3x25.2x15.7
工作台行程 (X,Y)	mm/inch	500x350/19.7x13.8
主軸伺服行程 (Z1)	mm/inch	350/13.8
主軸底板至工作台面 platen to work table	mm/inch	260~610/11.8~25.6
最大電極重量	kg/lb	100/220
最大工作物重量	kg/lb	1000/2200
機械尺寸 (WxDxH)	mm/inch	1910x1800x2280/75.1x70.8x89.7
淨重	kg/lb	2230/4840
油箱	-	DA53

電源箱

機型	單位	50N	75N
最大加工電流	A	50	75
最大電源入力	KVA	4	5
電極消耗比	%	0.2	0.2
最佳表面精度	μm/Ra	0.25	0.25
電源箱尺寸 (WxDxH)	mm	Built in	Built in
電源箱淨重	kg	Built in	Built in

過濾箱

機型	單位	DA53
加工液容量	L	480
過濾系統	method	Paper filter
油泵馬力	HPxset	0.5
淨重	kg	Buit in
過濾箱尺寸 (WxDxH)	mm	Buit in

• 三機一體設計佔地空間最少，採動柱式設計，承載工件重量大

• 具各種搖動擴孔功能適合放射狀、圓形、方形等，有高效三軸同動45度搖動加工及外內圓球形加工

• 個人電腦架構CNC控制，採用中文畫面及高度親和性之人機界面，對話式有引導及說明功能，操作學習非常容易，從未使用過CNC機具人員，也能輕鬆操作

標準配件

濾油網 x1
固定夾具 x1
工具箱 x1
噴油磁性座 x1
水平腳墊 x1
電鑽夾頭 x1
電極夾頭 x1
石英工作燈 x1

選擇配件

滅火器
瑞典3R配件
瑞士EROWA配件
永久磁座
加工液冷卻器
XY軸手搖輪
