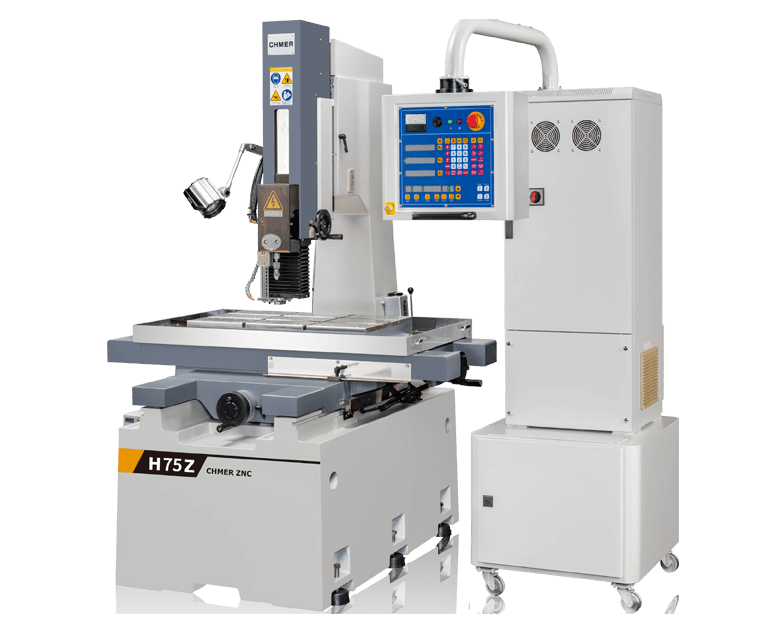

H75Z

深孔機

球面、曲面、不規則之平面，均能採用細孔深穴加工。

技術資料

X, Y 行程

最大工作物

最大工件重量

外觀配置圖 (WxDxH)

淨重

700x550mm

1630x690x570mm

2600kg

3980x2007x2374mm

3200kg

型錄下載洽詢慶鴻

機械規格

機械規格產品特色附件配備

規格表

機型	單位	H75Z
最大工作物尺寸(寬x深x高)	mm	1630x690x570
最大工件重量	kg	2600
XY行程	mm	700x550
電極上下移動距離Z軸	mm	345
眼膜上下移動距離W軸	mm	300
導引軸行程	mm/inch	150 / 5.9
電極最大長度	mm/inch	400 / 15.7
工作台至眼膜座距離	mm	145-595
本體外觀尺寸(寬x深x高)	mm	3980x2007x2374
機械淨重	kg	3200

• 深度到達停止裝置

• 英制／公制切換功能

• 內建 99 組加工電源設定，可自定義 S-code 加工參數設定

標準配件

濾心 - 2
不鏽鋼水箱-60L+PUMP - 1
工具箱 - 1
X、Y軸光學尺-5μm - 1
電極眼模-ø1.0mm - 1
精密型電極旋轉主軸 - 1
精密三爪夾頭-ø0.1~3mm - 1
電極銅管-ø1.0mm - 10
眼模校正棒-ø6mm + ø3mm - 1
石英燈 - 1
平行墊塊 - 1
W軸編碼器 - 1
X、Y、W軸精密級滾珠螺桿 - 1
深度到達停止裝置 - 1

選擇配件

LED工作燈 - 1
ER型精密筒夾-ø0.3~6.35mm - 1
ER轉精密型夾頭-ø0.1~3mm - 1
單軸旋轉工作台(B軸) - 1
