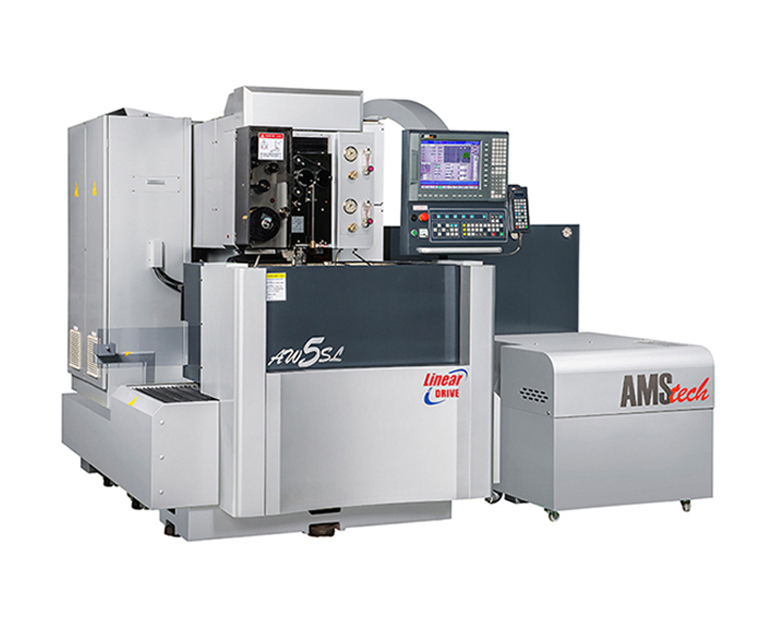

AW5L
線切割機
技術資料
X, Y, Z 行程
U, V 行程
最大工作物
最大工件重量
外觀配置圖 (WxDxH)
淨重
560x360x300mm
120x120mm
950x650x260mm
600kg
2675x2850x2110mm
5200+320kg
| 機型 |
單位 |
AW5L ( Drop door ) |
| X, Y 軸行程 |
mm |
560x360 |
| U, V, Z 軸行程 |
mm |
120x120x300 |
| 最大工件尺寸 |
mm |
950x650x260 |
| 最大工件重量 |
kg |
600 |
| X, Y軸進給速度 |
mm/min |
Max. 1500 |
| 馬達系統 |
axis |
XY Linear Motor |
| 線徑(標準) |
mm |
¢ 0.1 ~ 0.3 ( ¢ 0.25 ) |
| 最大送線速度 |
mm/sec |
300 |
| 線張力 |
gf |
200-2500 |
| 最大切割斜度 |
mm |
± 21° / 140 mm ( width, DA + DB = 15 mm ) |
| 外觀尺寸 |
mm |
2675x2850x2110 |
| 淨重(含電源、水系統) |
kg |
5200+320 |
| 水箱容量 |
L |
320 |
