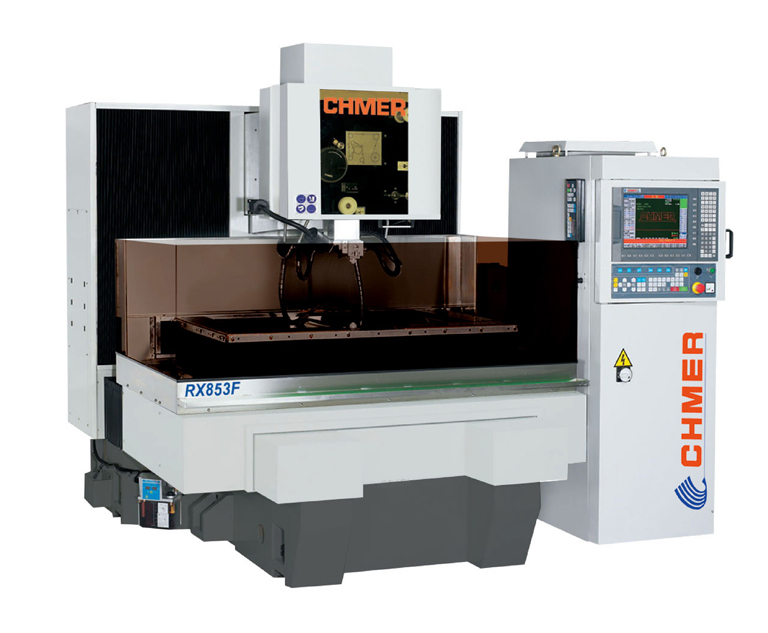

RX853F
線切割機
1.經濟化的加工成本搭配高靈活性的操作方式。
2.適用於大尺寸之模具及加工件的線切割加工應用。
3.大型家電,汽車工業等大型模具加工首選。
技術資料
X, Y, Z 行程
U, V 行程
最大工作物
最大工件重量
外觀配置圖 (WxDxH)
淨重
800x500x300mm
150x150mm
1210x800x295mm
2000kg
2400x2800x2350mm
5460kg
| 機型 |
單位 |
RX853F |
| X, Y 行程 |
mm |
800x500 |
| U, V, Z 行程 |
mm |
150x150x300 |
| 最大工作物 (W×D×H) |
mm |
1210x800x295 |
| 最大工件重量 |
kg |
2000 |
| XY軸進給速度 |
mm/min |
Max. 800 |
| 馬達系統 |
- |
AC Servo Motor |
| 線徑(標準) |
mm |
φ0.15-0.3 (φ0.25) |
| 最大送線速度 |
mm/sec |
300 |
| 線張力 |
gf |
300-2500 |
| 最大切割斜度 |
- |
±21°/140(廣角噴嘴, DA+DB=15mm) |
| 外觀配置圖 (W×D×H) |
mm |
2400x2800x2350 |
| 淨重<含電源、水系統> |
kg |
5460 |
| 水箱容量 |
L |
340 |
標配
- 濾水紙網 x 2PCS
- 鑽石眼膜 x 2PCS
- 給電子 x 2PCS
- 鑽石眼膜取付治具
- 黃銅線(DIA.0.25mmX5kg)
- 工作夾具
- AC 電源
- 垂直校正器
- 噴水式離子交換樹脂(1PCS x 3L)
- 浸水式離子交換樹脂(1PCS x 6L)
- 可掀式操作面板
- 自動斷電復歸功能
- 噴水式冷卻機 x 2T
- 浸水式冷卻機 x 2T
選配
- 2合1穩變壓器
- 自動穿線(AWT)
- 大型供線輪(30kg)
- 自動剪線器
- 變頻式冷卻機 x 2T
