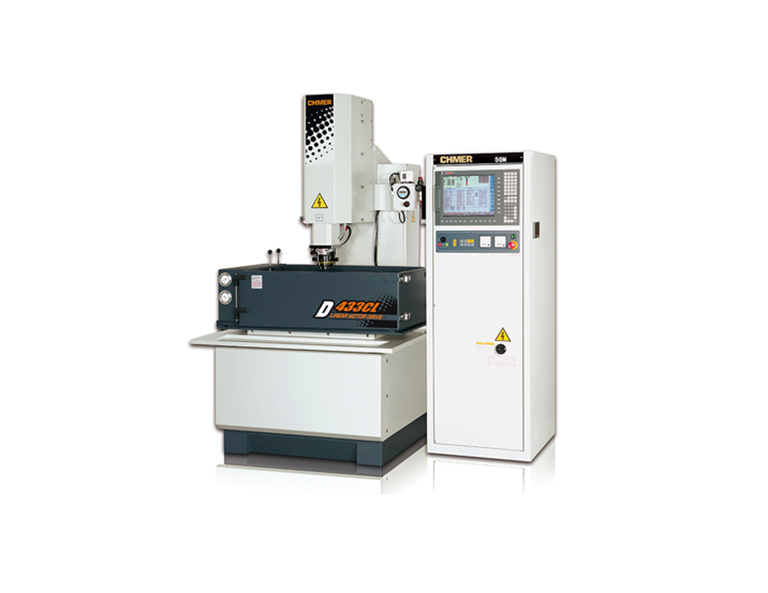

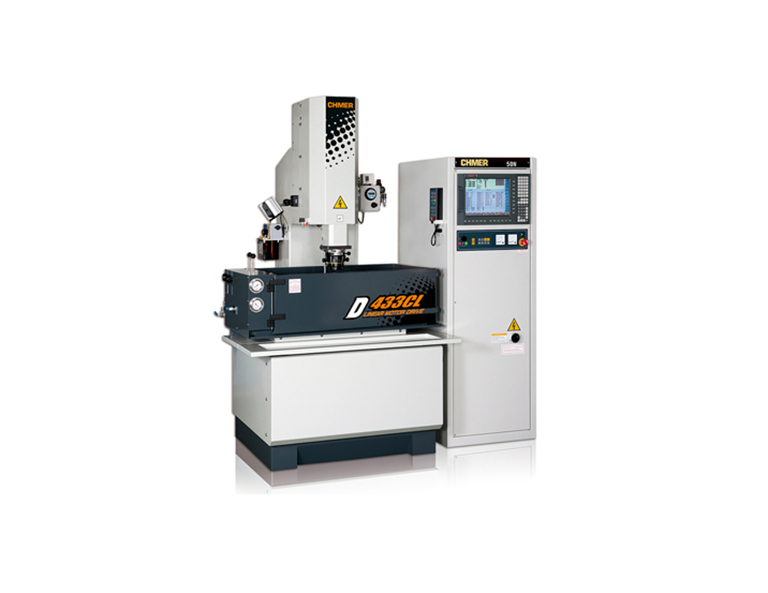

D433CL
放電加工機
1.Z軸搭載全新高速自行研發線性馬達,跳躍速度可達18m/min
2.Z軸輕量化及配重設計,達成穩定高速加工境界
3.XY 軸搭載高精度AC伺服驅動系統
4.全新2代低消耗迴路,提供ARC OFF功能防止積碳,提高加工速度
5.人性化操作介面簡化操作程序
技術資料
X, Y, Z 行程
最大工作物
最大工件重量
外觀配置圖 (WxDxH)
淨重
400x300x300mm
950x560x250mm
350kg
1260X1600X2175mm
1600kg
規格表
| 機型 |
單位 |
D433CL |
| 工作台規格 (WxD) |
mm |
650X400 |
| 工作槽容積尺寸 (WxDxH) |
mm |
1000X610X300 |
| 工作槽最大工件物尺寸 (WxDxH) |
mm |
950X560X250 |
| X,Y行程 |
mm |
400X300 |
| Z軸行程 |
mm |
300 |
| 三軸驅動模式 |
mm |
X,Y軸AC伺服直驅馬達,Z軸線性馬達 |
| 電極板至工作台面距離 |
mm |
250-550 |
| 最大電極重量 |
kg |
30 |
| 最大工作物重量 |
kg |
350 |
| 機械本體外觀尺寸 (WxDxH) |
mm |
1260X1600X2175 |
| 淨重 |
kg |
1600 |
| 使用氣壓 |
kgf/cm2 |
6 |
| 配合油箱 |
- |
D434 |
電源箱
| 機型 |
單位 |
50N |
75N |
125N |
150N |
| 最大加工電流 |
A |
50 |
75 |
125 |
150 |
| 最大輸出電力使用 |
KVA |
4 |
5 |
9 |
10 |
| 電極消耗比 |
% |
0.2 |
0.2 |
0.2 |
0.2 |
| 最佳表面精度 |
μm/Ra |
0.25 |
0.25 |
0.25 |
0.25 |
| 電源箱尺寸 (WxDxH) |
mm |
620x850x1860 |
620x850x1860 |
620X850X1860+450X470X1650 |
620X850X1860+450X470X1650 |
| 電源箱淨重 |
kg |
180 |
220 |
400 |
440 |
過濾箱
| 機型 |
單位 |
D433L |
| 加工液容量 |
L |
320 |
| 過濾系統 |
method |
紙網 |
| 油泵馬力 |
HP |
0.5 |
| 淨重 |
kgs |
Built in |
| 過濾箱尺寸 (WxDxH) |
mm |
Built in |
