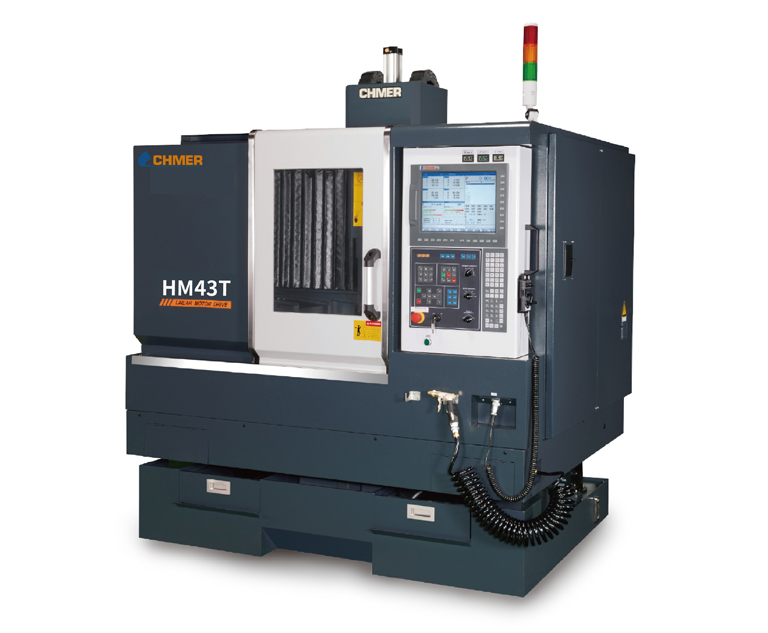

HM43(G)T
高速加工機
- 高剛性優化底座設計
- 自動換刀裝置
- 自動刀具長度測量系統
- 默粉制御功能(石墨加工裝置 / 選配)
- 人性化操作設計
技術資料
X, Y, Z 行程
最大工件重量
淨重
400x300x200mm
200kg
2680kg
規格表
機型 | 單位 | HM43(G)T |
---|---|---|
主軸轉速 | RPM | 8000-30000 |
主軸錐度 | - | HSK E32 |
主軸馬力(S1/S6) | KW | 3/5 |
工作台尺寸 | mm | 500x400 |
T型槽規格 | mm | 16x4x100 |
工作台最大荷重 | kg | 200 |
行程 (XxYxZ) | mm | 400x300x200 |
工作台面至主軸端面距離 | mm | 150-300 |
加工進給 | M/min | 10 |
快速進給 (X,Y,Z) | M/min | 15 |
伺服馬達 | - | AC 伺服馬達 |
總耗電量 | KAV | 15 |
淨重 | kg | 2680 |
雷射校正
- XY軸皆需使用雷射校正儀器作為移動補償的依據,並可確實有效檢驗出螺桿組裝精度及移動時干涉的可能性,達到定位精度確保。
循圓測試
- 為達到加工時工件尺寸準確度及曲面的圓滑,使用RENISHAW的Ballbar(循圓測試儀)校正機台移動真圓度,及XY軸伺服搭配協調度。
極簡化之電路設計
- 模組化的電路設計使得維修難度大幅降低,當問題發生時只需直接抽換故障的電路板,方便維修搭載氣冷式冷卻系統,確實且有效地降低內部電控溫度,有助於系統整體使用壽命延長。
獨家開發雕銑機專用控制器(GENTEC)
- 採用工業標準IPC586主機板
- 中央處理器(CPU)採用586 600 CPU
- 動態記憶體(DRAM)為128M bytes
- 選用高容量CF(1G)
- 使用15吋全彩液晶螢幕
加工實例
- 加工¢ 0.3mm R0.5銑刀
模具
- 模具乙烯瓶底部
石墨電極
- 使用刀具:6mm平刀, 2R圓刀
- 加工時間:320min
刀模
- 樣品面積:65x70(mm)
- 加工時間:72min
HM43(G)T
標準配備
- 工作燈
- 工具箱
- 切削液系統
- 主軸吹氣防塵系統(ATC)
- 手輪脈波產生器
- 主軸冷卻(ATC)-油冷
- 切削吹氣系統
- 三色工作指示燈
- 電氣箱用熱交換器
- 自動刀具長度量測(ATC)
- 自動換刀系統(ATC)
- 網路卡
選擇配件
- 刀柄
- 筒夾
- 空壓冷凍乾燥機(ATC)
- 穩壓器
- X,Y,Z三軸光學尺
- 石墨加工裝置
